กำลังไฟฟ้าปรากฏ (Apparent Power): ทำความเข้าใจพลังงานทั้งหมดในระบบไฟฟ้า AC

ในชีวิตประจำวันของเรา เราคุ้นเคยกับการวัดการใช้พลังงานไฟฟ้าด้วยหน่วย “วัตต์” (Watt – W) ซึ่งบ่งบอกถึงกำลังไฟฟ้าที่ถูกนำไปใช้งานจริง เช่น ทำให้หลอดไฟสว่าง, ทำให้มอเตอร์หมุน หรือสร้างความร้อน แต่ในระบบไฟฟ้ากระแสสลับ (AC – Alternating Current) ซึ่งเป็นระบบไฟฟ้าหลักที่เราใช้งานกันนั้น มีแนวคิดเรื่องกำลังไฟฟ้าที่ซับซ้อนกว่านั้น และหนึ่งในคำศัพท์สำคัญที่เราต้องทำความเข้าใจคือ “กำลังไฟฟ้าปรากฏ” (Apparent Power) ซึ่งมีหน่วยเป็น “โวลต์-แอมแปร์” (Volt-Ampere – VA)

กำลังไฟฟ้าปรากฏคืออะไร?

กำลังไฟฟ้าปรากฏ (สัญลักษณ์: S) คือ ค่ากำลังไฟฟ้าที่คำนวณได้ง่ายๆ จากผลคูณระหว่างค่า среднеквадратичное значение (RMS) ของแรงดันไฟฟ้า (Vrms) กับค่า RMS ของกระแสไฟฟ้า (Irms) ในวงจร AC

S = Vrms × Irms

ชื่อ “กำลังไฟฟ้าปรากฏ” บ่งบอกว่านี่คือค่ากำลังไฟฟ้า “ที่ปรากฏ” หรือ “ที่มองเห็น” จากการวัดค่าแรงดันและกระแสรวมในวงจร แต่มัน ไม่ใช่ กำลังไฟฟ้าทั้งหมดที่ถูกนำไปใช้งานจริงได้เสมอไป

ลองนึกภาพแก้วเบียร์:

กำลังไฟฟ้าปรากฏ (S – VA): เปรียบเสมือนปริมาตรรวมทั้งหมดในแก้ว ทั้งเนื้อเบียร์และฟองเบียร์
กำลังไฟฟ้าจริง (P – W): เปรียบเสมือน “เนื้อเบียร์” คือส่วนที่เราดื่มและได้รับประโยชน์จริงๆ
กำลังไฟฟ้ารีแอคทีฟ (Q – VAR): เปรียบเสมือน “ฟองเบียร์” ซึ่งกินพื้นที่ในแก้ว แต่เราไม่ได้ดื่มมันโดยตรง

ทำไมต้องมีกำลังไฟฟ้าปรากฏ? บทบาทของ L และ C ในวงจร AC

ในวงจรไฟฟ้ากระแสตรง (DC) กำลังไฟฟ้าคือ P = V × I (วัตต์) แต่ในวงจร AC โดยเฉพาะวงจรที่มีอุปกรณ์ประเภท ตัวเหนี่ยวนำ (Inductor – L) เช่น ขดลวดในมอเตอร์, หม้อแปลงไฟฟ้า และ ตัวเก็บประจุ (Capacitor – C) รูปคลื่นของแรงดันไฟฟ้า (V) และกระแสไฟฟ้า (I) อาจไม่เคลื่อนที่ไปพร้อมกัน หรือที่เรียกว่า “เฟสไม่ตรงกัน” (Out of Phase)

ตัวเหนี่ยวนำ (L) ทำให้ กระแสตามหลังแรงดัน (Current Lags Voltage)
ตัวเก็บประจุ (C) ทำให้ กระแสนำหน้าแรงดัน (Current Leads Voltage)

การที่เฟสของแรงดันและกระแสไม่ตรงกันนี้ ทำให้เกิดกำลังไฟฟ้าอีกชนิดหนึ่งขึ้นมา นอกเหนือจากกำลังไฟฟ้าที่ใช้งานจริง

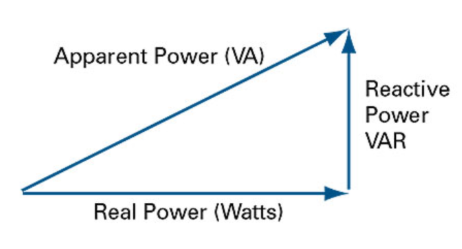

สามเหลี่ยมกำลังไฟฟ้า (The Power Triangle): ความสัมพันธ์ของ P, Q และ S

เพื่อทำความเข้าใจความสัมพันธ์ระหว่างกำลังไฟฟ้าประเภทต่างๆ ในระบบ AC เราใช้แนวคิด “สามเหลี่ยมกำลังไฟฟ้า” ซึ่งเป็นสามเหลี่ยมมุมฉาก ประกอบด้วย:

กำลังไฟฟ้าจริง (Real Power – P):
- หน่วย: วัตต์ (Watt – W), กิโลวัตต์ (kW), เมกะวัตต์ (MW)
- คือ กำลังไฟฟ้าที่ถูกใช้งานจริงในการสร้างงาน เช่น แสงสว่าง, ความร้อน, พลังงานกล
- เป็นด้าน ฐาน ของสามเหลี่ยมกำลังไฟฟ้า
- คำนวณได้จาก: P = Vrms × Irms × cos(φ) หรือ P = S × cos(φ)
กำลังไฟฟ้ารีแอคทีฟ (Reactive Power – Q):
- หน่วย: วาร์ (Volt-Ampere Reactive – VAR), กิโลวาร์ (kVAR), เมกะวาร์ (MVAR)
- คือ กำลังไฟฟ้าที่จำเป็นสำหรับสร้างสนามแม่เหล็กในตัวเหนี่ยวนำ หรือสร้างสนามไฟฟ้าในตัวเก็บประจุ พลังงานส่วนนี้จะไหลวนไปมาระหว่างแหล่งจ่ายกับอุปกรณ์ L/C ไม่ได้ถูกนำไปใช้งานจริง แต่จำเป็นต่อการทำงานของอุปกรณ์เหล่านั้น
- เป็นด้าน ตั้งฉาก ของสามเหลี่ยมกำลังไฟฟ้า
- คำนวณได้จาก: Q = Vrms × Irms × sin(φ) หรือ Q = S × sin(φ) (โหลด L มี Q เป็นบวก, โหลด C มี Q เป็นลบ)
กำลังไฟฟ้าปรากฏ (Apparent Power – S):
- หน่วย: โวลต์-แอมแปร์ (Volt-Ampere – VA), กิโลโวลต์-แอมแปร์ (kVA), เมกะโวลต์-แอมแปร์ (MVA)
- คือ ผลรวมทางเวกเตอร์ของ P และ Q เป็นค่าที่แสดง “ขนาด” กำลังไฟฟ้าทั้งหมดที่ไหลในระบบ หรือที่ระบบต้องสามารถจ่ายได้
- เป็นด้าน ตรงข้ามมุมฉาก ของสามเหลี่ยมกำลังไฟฟ้า
- คำนวณได้จาก: S = √(P² + Q²) หรือ S = Vrms × Irms
ตัวประกอบกำลังไฟฟ้า (Power Factor – PF):
- คือ อัตราส่วนระหว่างกำลังไฟฟ้าจริง (P) ต่อกำลังไฟฟ้าปรากฏ (S) หรือ PF = P / S = cos(φ) (โดย φ คือมุมเฟสระหว่าง V กับ I หรือมุมระหว่าง P กับ S ในสามเหลี่ยม)
- ค่า PF อยู่ระหว่าง 0 ถึง 1 (หรือ 0% ถึง 100%)
- PF = 1: หมายถึงประสิทธิภาพสูงสุด S = P และ Q = 0 (เกิดขึ้นในโหลดที่เป็นความต้านทานล้วนๆ เช่น ฮีตเตอร์)
- PF < 1: หมายถึงมีกำลังไฟฟ้ารีแอคทีฟ (Q) อยู่ในระบบ ทำให้ S > P
- PF = 0: หมายถึงเป็นโหลดรีแอคทีฟล้วนๆ (L หรือ C) ไม่มีการใช้งาน P เลย มีแต่ Q (กรณีอุดมคติ)

ความสำคัญของกำลังไฟฟ้าปรากฏ (S):

การกำหนดขนาดอุปกรณ์ไฟฟ้า: หม้อแปลงไฟฟ้า, เครื่องกำเนิดไฟฟ้า, สายไฟฟ้า, และอุปกรณ์ป้องกันต่างๆ ต้องถูกออกแบบและกำหนดขนาด (Rated) ให้สามารถรองรับ กำลังไฟฟ้าปรากฏ (VA/kVA) ได้ ไม่ใช่แค่กำลังไฟฟ้าจริง (W/kW) เพราะอุปกรณ์เหล่านี้ต้องทนต่อ กระแสไฟฟ้าทั้งหมด (Irms) ที่ไหลในวงจร ซึ่งสัมพันธ์กับ S (S=Vrms*Irms) การกำหนดขนาดตามค่า P เพียงอย่างเดียวจะทำให้อุปกรณ์มีขนาดเล็กเกินไปและเกิดความเสียหายได้
ผลกระทบต่อประสิทธิภาพ: หากระบบมีค่า Power Factor ต่ำ (เช่น มีโหลดมอเตอร์จำนวนมาก) หมายความว่าต้องมีค่า S สูงขึ้นเพื่อให้ได้ค่า P เท่าเดิม ซึ่งส่งผลให้ต้องมีกระแสไฟฟ้า (Irms) ไหลในระบบสูงขึ้นโดยไม่จำเป็น ทำให้เกิดความสูญเสียพลังงานในรูปของความร้อน (I²R losses) ในสายส่งและหม้อแปลงมากขึ้น
การคิดค่าไฟฟ้า: ผู้ใช้ไฟฟ้ารายใหญ่ (เช่น โรงงานอุตสาหกรรม) มักถูกการไฟฟ้าคิดค่าพลังงานไฟฟ้าตามการใช้งานจริง (kWh – สัมพันธ์กับ P) และอาจมี ค่าปรับ เพิ่มเติมหากมีค่า Power Factor ต่ำกว่าเกณฑ์ที่กำหนด เพราะเป็นการสร้างภาระให้กับระบบผลิตและส่งจ่ายไฟฟ้าของการไฟฟ้า (ซึ่งต้องลงทุนสร้างให้รองรับค่า kVA)

การปรับปรุงตัวประกอบกำลังไฟฟ้า (Power Factor Correction):

ในระบบไฟฟ้าที่มีโหลดเป็นตัวเหนี่ยวนำจำนวนมาก (เช่น มอเตอร์ ทำให้ PF ต่ำและมี Q เป็นบวก) สามารถปรับปรุงค่า PF ให้เข้าใกล้ 1 ได้โดยการติดตั้ง ตัวเก็บประจุ (Capacitor Bank) ซึ่งจะจ่ายกำลังไฟฟ้ารีแอคทีฟ (Q เป็นลบ) เข้าไปชดเชย ทำให้ Q รวมของระบบลดลง ส่งผลให้ S ลดลง และกระแสไฟฟ้าที่ต้องจ่ายจากแหล่งจ่ายลดลงด้วย ช่วยเพิ่มประสิทธิภาพและลดค่าใช้จ่าย

ความเกี่ยวข้องในปัจจุบัน:

การทำความเข้าใจเรื่องกำลังไฟฟ้าปรากฏ (S), กำลังไฟฟ้าจริง (P), กำลังไฟฟ้ารีแอคทีฟ (Q), และตัวประกอบกำลังไฟฟ้า (PF) เป็นสิ่งจำเป็นอย่างยิ่งสำหรับการออกแบบ, การใช้งาน, และการบำรุงรักษาระบบไฟฟ้า AC ให้มีประสิทธิภาพ, เสถียรภาพ, และประหยัดพลังงาน ซึ่งรวมถึงระบบไฟฟ้าของประเทศไทยที่เราใช้งานกันอยู่ทุกวันนี้

บทสรุป

กำลังไฟฟ้าปรากฏ (Apparent Power – S) คือ “ขนาด” ของกำลังไฟฟ้าทั้งหมดที่ไหลเวียนในระบบไฟฟ้ากระแสสลับ ซึ่งเป็นผลรวมทางเวกเตอร์ของกำลังไฟฟ้าจริง (P) ที่ใช้ทำงาน และกำลังไฟฟ้ารีแอคทีฟ (Q) ที่จำเป็นต่ออุปกรณ์บางชนิด แม้ว่า P จะเป็นกำลังที่เราต้องการใช้งาน แต่ S คือค่าที่ใช้ในการกำหนดขนาดของอุปกรณ์ในระบบไฟฟ้า และมีความสัมพันธ์โดยตรงกับประสิทธิภาพผ่านค่าตัวประกอบกำลังไฟฟ้า (Power Factor) การเข้าใจแนวคิดนี้จึงเป็นพื้นฐานสำคัญในการจัดการพลังงานไฟฟ้าอย่างมีประสิทธิภาพและยั่งยืน
